更进一步了解金属压块机!

   随着现在金属压块机应用的越来越多,各种型号的都映入眼帘,那么它主要的部件都有哪些呢?下面我就为大家讲解一下金属压块机的构成:


        金属压块机它主要由机身、主缸、侧缸、盖缸、闸门缸、锁紧机构组成。

 机身:

  机身由左右侧架、前架、底座、侧缸支座、盖缸支座分别焊接加工后,组合焊接成一盒式整体。盖板由左右侧壁上的支座孔通过两半轴将其铰接在左右侧壁上。门在侧壁上的支承槽内滑动。料箱各内壁均装有护板,以利于磨损后修整和更换。

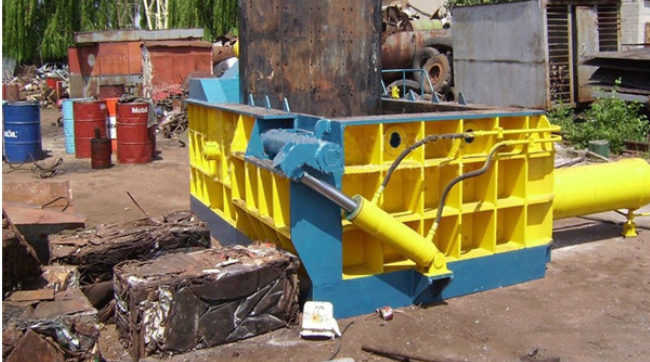

金属压块机

 主缸:

  主缸为双作用单活塞杆式油缸,利用螺栓法兰紧固于机身右侧架上。其缸体内装有活塞,活塞上装有YX形密封圈,使之形成缸内左右两个油腔。当高压液体作用在密封圈上时,使密封圈两翼紧贴在活塞与缸壁上,以保证两个油腔互不串通。油缸两端也装有密封圈,缸口还装有导向套,以作活塞杆支撑和导向。活塞杆与压头用螺钉法兰紧固连接。


 侧缸:

  侧缸安装在门梁下部,用两根半销轴铰接于机身在右侧架后部的支座孔内,活塞杆与压头利用螺钉法兰连接,用于次级压缩,使压缩式内的物料初步成型。

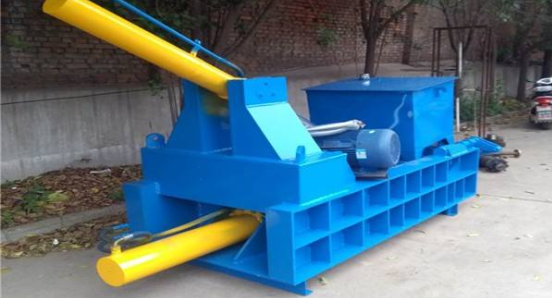

金属压块机现场

 盖缸:

  盖缸为双作用单活塞杆式油缸。用两半轴铰接于机身盖缸支承座上。活塞杆与机身盖板用销轴铰接,以带动盖板作旋转运动。


 闸门缸:

  闸门缸为双作用单活塞杆式油缸。其缸体一端用销轴支承于机身左侧架后部的支承座上,活塞杆外端用螺纹连接一长方形法兰,并用螺钉将法兰与门连接,致使闸门缸往复运动。

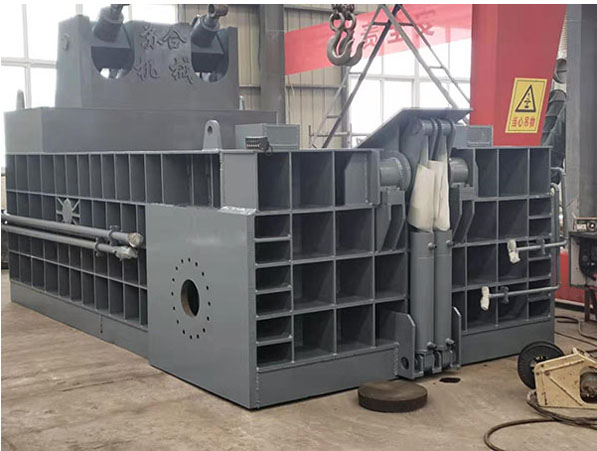

金属压块机7

 锁紧机构:

  锁紧机构是由弹簧复位油缸及与前架相连的零件组成。两套锁紧机构并排安装在前架上部的孔中。锁紧销、活塞杆及导向杆(进油在其内部)制成一体,以保证重复完成合盖-锁紧-开盖等动作。
